Подвійна дельта-петльова УКХ антена з V полярізацією.
Хочу поділитися своєю старою розробкою, якій вже близько 20 років – підвійною дельта-петльовою антеною з вертикальною полярізацією. Метою розробки було створення простої антени для заміни вертикальної штирьової антени типу GP. Головними недоліками GP антени є вимога встановлення на вершині металевої щогли (для виключення впливу металу щогли на характеристики) та застосування дефіцитного ізолятора, що для більшості радіоаматорів на той час було проблемою.
Розроблена антена позбавлена ціх недоліків. Її можна встановлювати у любому місці металевої щогли без впливу її на характеристики антени. Також плюсом є більше підсилення ніж у GP та гарне узгодження у ЧМ ділянці диапазону 2 м. Моделювання антени було проведено у програмі MMANA для частоти 144,5 МГц. Характеристики були підтверджені при виготовленні і експлуатації цієї антени.
Основні дані:
- діаграма спрямованості – не різко виражена вісімка з притиснутими до горизонту пелюстками;
- вхідний опір антени – 50 Ом;
- поляризація – вертикальна;
- підсилення 6 дБ;
- КСВ 1,01.

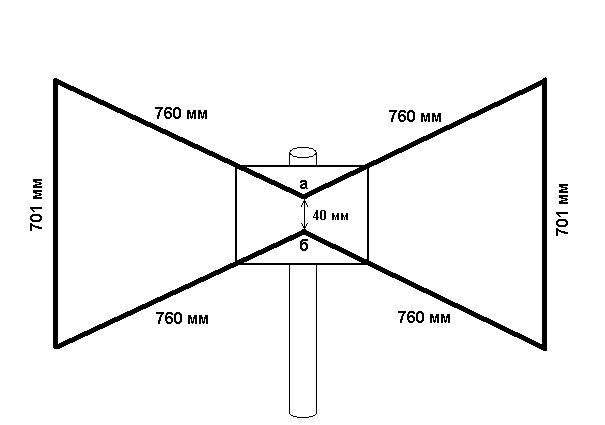

Антена можна виготовити з мідного чи алюмінієвого дроту діаметром 4 мм. Можна також використати мідну або латунну трубку такого ж дыаметру. Антена прикріплена хомутами до ізоляційної пластини завтовшки 4-5 мм, яку, у свою чергу, кріплять хомутами до щогли. Кабель підключається до точок "а" та "б" (центральну жилу до "а", оплетку до "б").
Всім миру і мої 73!
